JHipster-UML

请注意,该项目已过时,不再使用。

替代方案,我们建议您使用此项目的JDL导出功能将XMI文件导出到可以使用的JDL文件,并通过JDL Studio建立实体模型。

要了解有关JDL的更多信息,请前往此处


JHipster-UML是一个JHipster子项目,可以用来代替实体子生成器。这个想法是,使用视觉工具来管理关系比使用经典的Yeoman问答更容易。

JHipster-UML项目 可在GitHub上获得,它是一个开源项目,类似JHipster(Apache 2.0许可证)。如果您喜欢这个项目,别忘了在GitHub上给我们加星!

这是此页面上介绍的内容:

  1. 介绍
  2. 问题与错误
  3. 安装
  4. 如何使用JHipster-UML
    4.1. UML文件
    4.2. 使用JHipster-UML
    4.3. 生成了什么
    4.4. JHipster笔记
    4.5. 保留字
  5. 示例
    5.1. Modelio
    5.2. UML Designer
    5.3. GenMyModel
    5.4. 其他编辑器
    5.5. 枚举
    5.6. 表名
    5.7. 必要的关系
  6. 测试
  7. 贡献:问题和提升
    7.1. 解析器修改
  8. 附录

介绍

JHipster-UML是常用的问答式实体生成器替代方法,因为它使您可以使用UML编辑器创建将由JHipster-UML解析的图。

这是我们支持的编辑器列表:


问题与错误

JHipster-UML在GitHub上可用,并遵循与JHipster相同的贡献准则

请使用我们的项目提交问题和Pull Requests:

提交任何内容时,您都必须尽可能精确:

  • 一个isuue必须只包含一个问题 (一个需求或一个问题);
  • 欢迎Pull requests,但是提交日志必须简洁明了,具有’原子’可读性。

请注意,使用JHipster-UML(或JHipster)可能会很麻烦(必须安装一些工具才能不会出现任何问题,真正使用Node环境)。如果您在Windows上遇到问题,此链接可能会有所帮助。

在Windows上可能遇到的另一个问题是这个。该链接提供了解决此问题的解决方案。

最后,Windows用户使用Git Bash报告的一个问题。JHipster生成器的问题(来自InquirerJS),无法正常工作(用户在回答问题时陷入困境)。使用JHipster UML(或JHipster)时,可能要使用Powershell或其他Shell。


安装

要安装JHipster UML,只需使用以下命令:

   npm install -g jhipster-uml
   # or
   yarn global add jhipster-uml

但是,如果您不希望在全局安装最新版本,因为它与您的生成器版本不匹配(请参见下文),或者您希望仅在当前目录安装,请使用以下命令:

    npm install jhipster-uml --save-dev
    # or
    yarn add jhipster-uml --dev

如果您想要一个“前卫”的(几乎完全可以安全使用)版本,则可以从我们GitHub项目中克隆git repo:

git clone https://github.com/jhipster/jhipster-uml.git 用于HTTPS

git clone [email protected]:jhipster/jhipster-uml.git 用于SSH

JHipster UML是 可以 与JHipster的生成器一起使用的工具。如果您使用的是v3.0.0之前的生成器,则必须使用JHipster UML v1.6.5(最新修补版本)。否则,使用v2.0.0+是生成器v3.0.0+的选择。


如何使用它

JHipster-UML非常易于使用,您只需要在XMI中导出一个类图,JHipster-UML就会对其进行解析以创建您的实体。

UML文件

类图应该对JHipster应用程序域的实体进行建模,因此存在一些限制,必须遵循这些方法。

实体

每个实体都由一个类表示,其字段是该类的属性。属性必须具有JHipster支持的类型,否则它将不起作用。要使JHipster支持“BigDecimal”,“LocalDate”…等类型,可以为其创建 PrimitiveTypeDataType。您可以在此处查看具有JHipster支持的所有类型的表格以及可用于每种类型的验证方式。

Book Entity

这是为JHipster正确创建的类的示例。具有属性 publicationDateprice,它们的类型为 BigDecimalLocalDate,我们将其创建为 DataType。 请注意,您不需要将类型名称大写(除了诸如BigDecimal,JHipster-UML的组合名称大写简单名称)之外。

关系

我们仅使用JHipster中的示例来展示如何使用编辑器。 请注意,我们支持关系管理页面中列出的关系。

一对一

One-to-One

在这里,我们在Driver和Car之间存在双向一对一关系,其中驾驶员为该关系的所有者。

如果您正在寻找单向关系:

One-to-One2

请注意,为了实现单向关系,我们只是删除了citizen标签,以便Passport没有包含它。

一对多

One-to-Many

在这种双向关系中,所有者可以拥有许多汽车,而一辆汽车只能具有一个所有者。

JHipster尚不支持一对多关系的单向关系(有关此信息,请参阅[此](https://www.jhipster.tech/cn/managing-relationships/#3页面)。这是这种关联的一个示例:

One-to-Many2

多对一

如先前所示,一对多关系的等效关系是多对一:

One-to-Many2

现在,汽车知道了它们的所有者,但相反却不可以。

多对多

Many-to-Many

在这里,我们在车(所有者)和驾驶员之间建立了多对多关系。

声明要用于在Angular中显示关系的字段

为此,必须在注入的字段名称之后的()之间添加字段名称。

在一对多关系中,您可以将其添加到关系的’Many’侧:

  • UML

otherEntityField One-to-Many

  • JDL

    relationship OneToMany {
      One{many} to Many{one(<otherEntityField>)}
    }


在多对多关系中,您可以将其添加到实体的所有者侧:

  • UML

otherEntityField Many-to-Many

  • JDL

    relationship ManyToMany {
      Owner{notOwner(<otherEntityField>)} to NotOwner{owner}
    }


自反案例

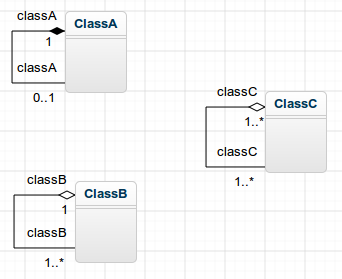

Reflexivity

如您所见,自反性有3种类型。JHipster-UML仅支持前两个(一对一和一对多)。支持多对多情况,因为:

  • 这可能导致模型过于复杂和错误(可以更轻松地实现相同的效果);
  • JHipster不支持(这是一件好事)。

一个完整的例子

我们使用此处提供的Oracle HR示例中的图表。

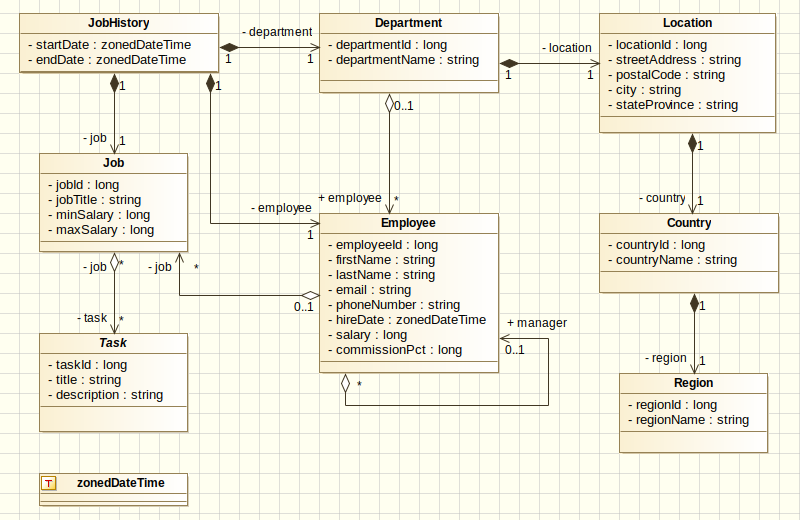

以下是此图表的屏幕截图(来自Modelio): HR UML diagram

如您所见,我们对其进行了更改,以使其更加有趣。 JHipster可以在它们之间生成实体和关联(一对一,一对多等),并且在此示例中,我们添加了每种关联类型(甚至是自反和继承)。JHipster尚不支持继承(但JHipster支持自反,但会警告),但我们决定将其包括在示例中,以便具有坚实的基础。

使用JHipster-UML

设置好JHipster应用程序并在UML编辑器中创建类图后,请按照以下步骤操作:

  • 第1步-将类图导出为XMI文件格式

  • 步骤2-在您的JHipster应用程序根文件夹中,执行命令

jhipster-uml <your_file.xmi>

请注意,您不需要提供数据库类型(sql,mongodb或cassandra),因为JHipster-UML会从 .yo-rc.json 文件中为您检测到该类型。

但是,如果您希望在JHipster应用程序外部执行JHipster-UML,则需要传递一个额外的参数:数据库类型名称。 这是要执行的命令:

jhipster-uml <your_file.xmi> [--db (sql | mongodb | cassandra)]

也可以生成JHipster DTO,只需传递--dto参数即可启用此功能。

jhipster-uml <your_file.xmi> [--db (sql | mongodb | cassandra)] [--dto]

您可以使用--paginate为实体选择分页。

jhipster-uml <your_file.xmi> [--db (sql | mongodb | cassandra)] [--paginate]

最后,您可以使用--service为您的实体选择服务。

jhipster-uml <your_file.xmi> [--db (sql | mongodb | cassandra)] [--service]

请注意,使用paginate选项而不选择任何实体来生成分页,将取消您选择使用此选项的选择。

最后,如果您需要帮助,也可以使用以下命令:

jhipster-uml --help

  • 步骤3-就是这样!

注意:如果要使用可用的类和方法,则JHipster-UML的首选入口点是ParserFactory(这样就不必打开,读取文件,查找根元素等)。

JHipster-UML文件

可以通过命令行和/或基于JSON的配置文件jumlfile来配置JHipster-UML。 帮助中描述的选项可以在两者中使用,但是命令行优先于jumlfile

一个具体的例子

jumlfile内容:

{
  "db": "sql",
  "force": "true"
}

使用:

jhipster-uml --no-force

您将具有以下执行的选项:

  • db : sql
  • force : false (without force)

发生了什么

执行JHipster-UML后,将创建 .jhipster 文件夹(如果以前不存在),并以JSON格式填充XMI文件中存在的实体。

请注意,至少可能不会生成一个实体:用户实体。创建新应用程序时,它实际上是由JHipster搭建的(JHipster-UML会显示警告消息)。

接下来,这非常简单:只需运行您的应用程序即可!

JHipster笔记

JHipster是一个很棒的脚手架工具,具有许多约定,使用JHipster-UML生成实体时,其中一些值得一提:

  • 您无需在实体中使用id字段,因为JHipster默认会生成一个ID字段,并且JHipster-UML会在检测到任何ID字段时将其删除;
  • 您不必在关系中使用复数形式,JHipster会在需要时添加。例如,如果实体A和实体B之间存在多对多关系,那么您不必将关系的结尾命名为asbs,因为JHipster会自动为您做到这一点。

保留字

JHipster维护(在某些条件下)禁止的单词列表。 例如,如果您想为您的应用程序生成实体,并且此应用程序使用Cassandra,则不能在字段名称或表名称中使用BATCH字样。

从v2.0.0版本开始,JHipster UML会检测到此类单词,并在遇到这种情况时立即引发异常。但是,当保留字不能使用或不能使用时,JHipster UML不能以100%的准确度检测。因此,当存在使用此类关键字的风险时,它会向用户发出黄色消息警告。


范例

这里将讨论每个编辑器,以便您知道如何获取一个优秀的XMI文件。

注意:JHipster-UML可以检测到错误的XMI文件,它将显示找到的第一个错误并立即退出(故障快速行为)。

在JHipster-UML中,每个编辑器均已通过Oracle示例进行了测试。如果您希望在”dummy project”中看到示例,则只需为每个编辑器下载这些文件,然后测试JHipster和JHipster-UML:

Modelio

Mac用户注意:Modelio在Mac(GUI)上表现异常,可能是由于Mac上的图形和窗口管理器引起的,因为尚未在Linux Ubuntu上对其进行诊断。它可以工作,但是互动体验可能并不愉快。

重要版本说明:

  • Modelio v3.3已通过测试并可以正常工作,但是v3.4中存在一个错误,阻止用户导出图表。自v3.4.1起,此错误已修复。
  • Modelio v3.5.X在处理双向多对多关系时引入了一个错误(JHipster UML解析XMI时的错误是Cannot read property '0' of undefined)。此问题似乎已在更高版本(v3.6.X)中修复。

可在此处免费下载Modelio。如果要下载任何3.3+版本,请确保您具有Java 8环境(否则将无法正常运行)。

示例文件在这里

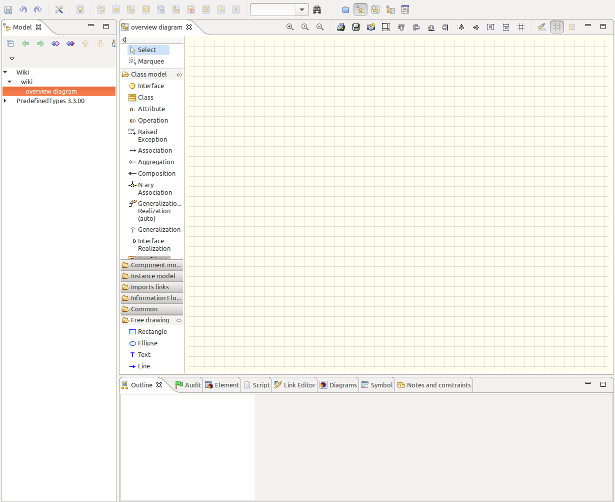

启动后,创建一个项目,您将看到以下视图:

Empty Modelio project

请注意左侧面板上的’Class Model’。您只需要’Class’, ‘Attributes’, ‘Aggregation’, ‘Composition’和’Data Type’对象。 您已经猜到了为什么需要第一个2。’Aggregation’对象用于定义聚合:B聚合到A意味着A具有0、1或更多(n)个B实例。A不创建(并且销毁)B实例。 组合意味着如果A由B(0、1或n个实例)组成,那么它将创建,管理和销毁B实例。

您可以使用它们中的任何一个,无论如何,解析器只会将两者视为关联。

在两种情况下,基数名和关联名都很重要。

最后,’Data Types’对象使您可以创建自定义类型(M​​odelio不建议使用的类型),例如BigDecimalLocalDate

在此示例中,我们将说明如何连接两个类:

Modelio composition example

如您所见,员工有工作(但也根本没有工作)。解析器将注意以下几点:

  • 两个类(员工和工作);
  • 两个字段(电子邮件和标题),它们的类型,它们属于哪个类(每个类都包含其字段)。没有考虑它们的可见性;
  • 将它们链接起来的关联以及关联的方向(很重要!);
  • 基数(1和0..1)表示一个雇员可以拥有一份工作(0或1),并且该工作不能由两名雇员共享(在此示例中,只有一名雇员);
  • 有一个注入的字段:在员工中的job。

这种关联称为一对一。返回上几节以查看其他类型的关联。

Modelio支持约束。双击一个字段,转到’Notes and constraints’选项卡,第一个图标应为’Add a constraint’,然后选择’Constraint’,双击约束,并为其命名(它应该是JHipster约束之一)。对于约束值,请在’Body’字段中输入。

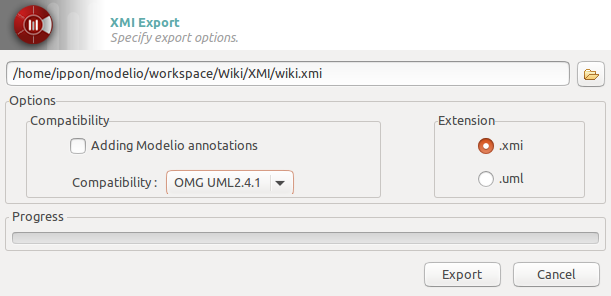

最后,完成图后,只需导出即可。

Export to XMI Modelio

Check the Model perspective, once you locate your project, get down one level and right click the last element (you lower-cased project’s name), XMI, Export XMI. A window should pop up, select the output path, change the compatibility to OMG UML2.4.1, leave the extension to XMI and you’re ready to go. 检查模型透视图,找到项目后,进入下一层并右键单击最后一个元素(您的小写项目名称),XMI,导出XMI。应该会弹出一个窗口,选择输出路径,将兼容性更改为OMG UML2.4.1,将扩展名保留为XMI,您就可以开始了。

注释

要注释一个类(或属性),只需双击该元素,选择Notes and constraints选项卡,然后添加note

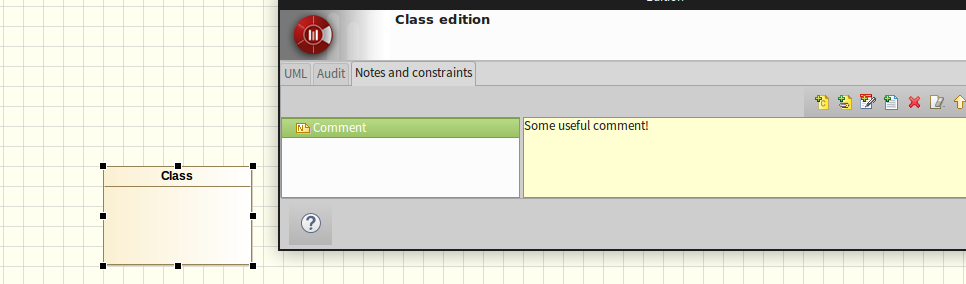

Modelio, commenting

请注意,此编辑器无法注解关系。

UML Designer

UML Designer可以在这里下载。 它的工作方式与Eclipse相同。 要创建一个空项目,只需单击File-> New-> Modeling Project。输入名称,然后验证。 如果未创建file.uml,请右键单击您的项目,然后单击New -> Other -> UML Designer -> UML Model,然后输入所需的任何名称。

示例XMI文件在此处可用。

然后,您将看到类似这样的视图:

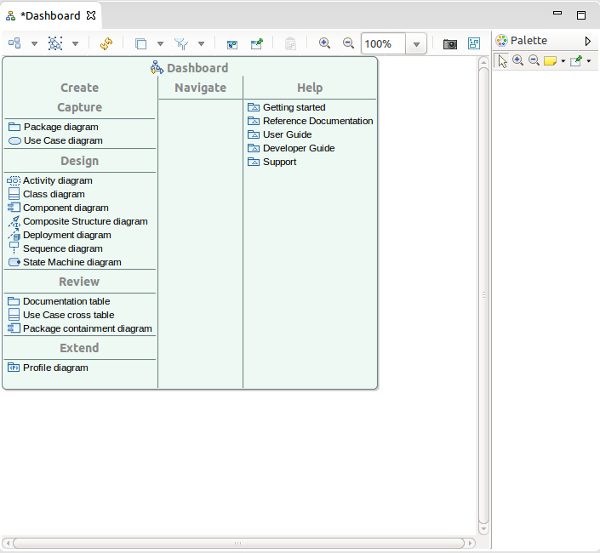

UML Designer, dashboard

双击’Design’类别下的’Class diagram’。 现在,您可以在右侧看到’Palette’。您只需要这些对象:’Class’, ‘PrimitiveType’, ‘DataType’(均在’Enumeration’下),’Composition’和’Aggregation’(均在’Association’下)。

使用UML Designer,您可以使用DataType或PrimitiveType(解析器识别两者)来创建自定义类型。

这是使用此编辑器的示例:

Employee and Job with UML Designer

要创建属性,只需双击该类,然后添加您的属性。您可以通过右键单击图上的某个地方(在空白处)来导入类型,然后导入原始类型,然后选择UML和Java。 这将省去手动创建类型(使用DataTypes或PrimitiveTypes)的 繁琐 工作。

不幸的消息是,UML Designer还不支持约束。

UML Designer提供的好处之一是,您无需导出到XMI,只需转到工作区,您将看到保存的项目已经采用了正确的格式,因此非常酷。

单向关系

该编辑器支持单向关系。为此,请在两个类之间创建所需的关系,双击该关系并进行调整。

注释

可以对类和属性(而不是关系)进行注释,并且很容易做到:单击一个元素,然后选择comment以添加自己的注释。

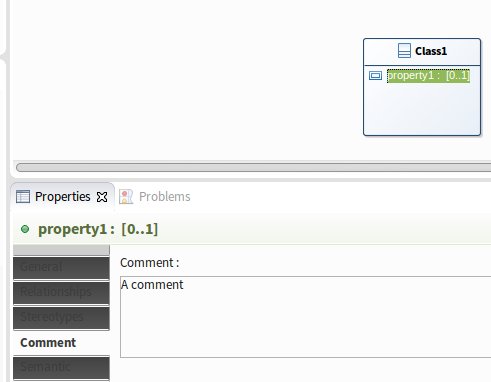

Uml Designer, commenting

GenMyModel

GenMyModel是一个基于浏览器访问的UML编辑器,可以在这里找到。您可以免费使用它,但有限制,我们希望该编辑器将使用户能够轻松使用JHipster-UML,而无需下载应用程序。

XMI文件示例位于此处

注册后,转到Projects -> New Projects,给它一个名称,在Model Type中选择UML,在默认图中选择Diagram,然后单击Create project。 然后将显示此屏幕:

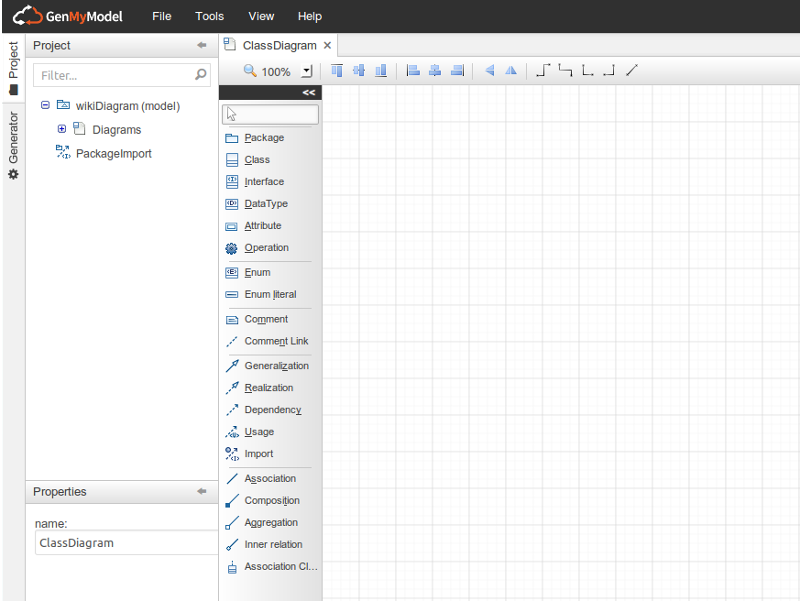

GenMyModel dashbord

在网格左侧的面板上,显示了所有可以绘制图表的元素。我们只需要元素’Class’, ‘DataType’, ‘Attribute’, ‘Aggregation’和’Composition’。您可以使用’Aggregation’或’Composition’,解析器将仅看到两个类之间的关联及其基数。

这是一个示例,说明如何创建两个实体,它们之间具有一对多的关系,并通过’DataType’声明JHipster类型:

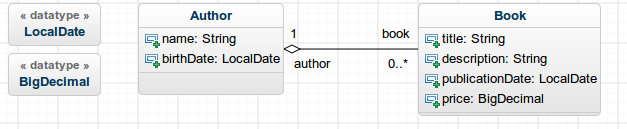

GenMyModel diagram

解析器将注意以下几点:

  • 两个类, ‘Author’和’Book’.

  • 两种数据类型, ‘LocalDate’和’BigDecimal’.

  • 属性,您可以使用默认属性或声明的DataTypes设置类型。

  • ‘Author’和’Book’之间的聚合关系(方向很重要!)。

  • 两个注入字段,Book中的’author’和Author的’book’。

  • 基数(1和0..*)表示一本书可以有一个作者,而一个作者可以有几本书,这对应于作者和图书之间的一对多关系。

不幸的是,您不能为属性创建适合JHipster的自定义约束。

完成类图后,可以将其导出到XMI。为此,只需单击Tool -> Export as UML (XMI)

单向关系

在GenMyModel中,创建单向关系非常简单:只需从不需要的字段中删除该名称,就可以了。

例如,考虑以下简单情况:

GenMyModel, unidirectional

在这里,MyClass将具有myClass2属性,但MyClass2将没有myClass字段。

注释

注释可用于类,属性和关系字段。

只需单击一个元素,然后在描述字段中写一条注释即可。

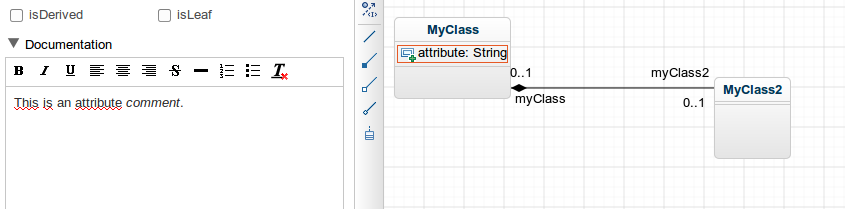

GenMyModel, commenting

其他编辑器

Sparx EA

Guillaume Finance已添加了与该编辑器对接的支持。这是仓库,您可以在此处阅读演示。

列举

JHipster和JHipster UML都支持枚举。 您如何定义它们:

  • 对于Modelio,将Enumeration对象拖放到某处。最后,将Enumeration Literal对象添加到枚举中以将其添加;
  • For UML Designer, there is the Enumeration object that can be placed and used. However, the literal is not called Enumeration Literal but just Literal;
  • 对于UML Designer,存在可以放置和使用的Enumeration对象。但是,literal不被称为Enumeration Literal,而只是Literal
  • GenMyModel拥有所需的对象:主对象面板(在屏幕的左侧)中的EnumEnum Literal

表名

从v1.6.2开始,现在可以为实体指定表名。

为此,只需指定表名以及类似的类名即可:

tablenameimage

该命名规则<ENTITY_NAME>\s*(<TABLE_NAME>)是通用的,与编辑器无关。

但是,如果您不想选择特殊的表名,则只需编写类名。JHipster UML将负责将其转换为适当的表名。例如,如果您的类名是MyClass,则表名将是my_class

请注意,自v1.6.2起,此功能可用于UML编辑器。

必要的关系

从v2.0.0开始,可以建立所需的关系。 要指定一个,只需确保需要建立的关系的结尾不是”0”(”1”或”*“即可解决问题)。 要查看其中的一个示例,只需记住Oracle的完整HR示例,并注意JobHistory类具有3个必需的关系。


测试JHipster UML

这些测试位于test文件夹中,可以通过npm test运行。我们使用Mocha进行测试(使用chai和排除chai)。

If you want, an alternative command to run the tests, or run only the tests you want, is: mocha. Please note that you need to be in the root directory for this command to work, and you also may need to install globally mocha with npm install -g mocha (or just use the file in the node_modules folder, which is available to you provided you do npm install in JHipster-UML’s directory). If, however, you don’t want to install everything globally, just do:

如果需要,另一种运行测试或仅运行所需测试的命令是:mocha。 请注意,您需要在根目录中才能运行此命令,并且还可能需要使用npm install -g mocha全局安装mocha(或仅使用node_modules文件夹中的文件,只要您提供该文件即可)请在JHipster-UML的目录中进行npm install)。 但是,如果您不想在全局范围内安装所有软件,请执行以下操作:

  • npm install安装mocha依赖
  • ./node_modules/mocha/bin/mocha运行测试,请注意,您可能需要在某些特殊操作系统上使用\

贡献:问题和增强

由于我们的工具()不完善,您可能会注意到一些不合规定之处。GitHub提供了一个非常不错的问题跟踪器, 因此每个人都可以发布问题。我们遵循与JHipster相同的准则,但也有一些补充:

  • 内部(由JHipster-UML团队发现)的错误可能会发布在问题跟踪器中,但与受支持的UML编辑器有关的错误除外。

  • 增强功能也是如此。

注意:请在此处的JHipster-UML的github页面上发布PR和问题。不在JHipster主页上。

解析器修改

1.0.0版本带来了一个新的解析器系统,只要是易于解析XMI,就可以轻松进行任何更改(创建,更新,删除解析器)。

添加解析器

解析器实现

添加解析器非常容易。如果您是Java开发人员,则可能对OOP原理非常熟悉(我们希望如此)。在开发JHipster-UML时,我们会像 通常 在Java中那样考虑其体系结构。

您只需要扩展我们的抽象解析器(AbstractParser),或实现我们的接口(Parser)即可添加解析器的具体实现。

您应该注意到,解析器接口的某些方法会引发 UnimplementedOperationException 。这个想法显然来自Java,您可以在具体的解析器中实现此方法。

有些方法不会引发任何异常,而只会调用其他方法。如果您熟悉Java 8,我们只是复制了其出色的默认方法,并做了相同的操作(因此您无需手动实现它们)。

就像在Java中一样,您可以覆盖所需的任何方法,然后创建自己的方法。您不受限制(除非您想大改)。

AbstractParser类提供了一些字段,默认构造函数和一些方法,因此您以后不必创建或实现它们。

显然,您 应该 实现所有这些方法(或重写#parse#findElements方法)。

getters不是强制性的,但可以用作获取一些重要字段的方法,并提供一种在发送这些字段之前对其进行修改的方法。

编辑器检测

完成创建崭新的新解析器后,应将其添加到可用编辑器的列表中:

  • 参照这里一样先要求它;

  • 这里一样使它可用;

  • 就像这里一样,将其添加到列表中。

但是,必须遵守一些准则:

  • 您的解析器名称必须为<editor_parser>;

  • 编辑器的JS文件不得大写,并且不得包含任何空格(Modelio-> modelio_parser.js,UML Designer-> umldesigner_parser.js);

  • 编辑器的类名必须大写(Modelio-> ModelioParser,UML Designer-> UMLDesignerParser)。

关于EditorDetector,它可以检测到创建XMI文件的编辑器。为此,您必须首先找到XMI文件中提到编辑器的位置,然后像此处一样添加返回编辑器的代码。如果无法检测到您的编辑器,请在此处添加它,并在此处指示其名称,就像在此处为UML Designer所做的一样。

测试

最后,在提交你的超级解析器之前,您需要做的下一件事就是对其进行测试。 因为我们相信测试,而且真心喜欢好的测试(使用BDD),所以我们的测试是通过Mocha和chai完成的。如果您还不知道全部内容,建议您访问ChaiJS页面,并查看我们的测试文件之一以了解它。

您可能想知道应该使用哪种测试形式。答案很简单:由您决定!无论是应该的还是期望的((à la RSpec),我们都不会在此处执行任何特殊规则。但是,我们建议使用Expect,因为我们这样做了,它应该使测试相当容易理解。

我们只希望您测试”值得测试”的所有内容:

  • 接口的方法(公共 方法不是接口类!);

  • 您没有义务测试其他方法(私有 方法,因为它们在短期/长期内被认为是安全且不断变化的),但是(据我们所知)由于未在JS中实现可见性,因此您可能想要测试它们(取决于您)。

名称和文件的一般准则:

  • 测试文件的名称应遵循前面提到的相同规则。例如,如果您的解析器名称为”Modelio”,则您的测试文件应为modelio_parser_test.js
  • 用于测试的XMI文件也是如此。如果解析器的名称是UMLDesigner,则测试XMI文件的名称之一可以是umldesigner_parser_problem_test.[...](文件扩展名不是静态的)。

修改解析器

更改解析器(然后提交更改)非常简单:只需进行更改并进行测试(如果需要,请创建测试)。

如果需要通过测试(是否抛出异常等等),可以制作一个XMI文件。

如果您更改任何名称,请不要忘记修改编辑器检测器

删除解析器

删除解析器是一件很容易的事情。 首先,将其从编辑器(editors/editors.js)中删除,然后将其从EditorDetector(editors/editor_detector.js)中删除。最后,只需删除解析器文件并为其创建测试。

如果您删除任何解析器,请不要忘记修改编辑器检测器


附录

这是该项目支持的类型:

SQL MongoDB Cassandra Validations
String String String required, minlength, maxlength, pattern
Integer Integer Integer required, min, max
Long Long Long required, min, max
BigDecimal BigDecimal BigDecimal required, min, max
Float Float Float required, min, max
Double Double Double required, min, max
Enum Enum required
Boolean Boolean Boolean required
LocalDate LocalDate required
Date required
ZonedDateTime ZonedDateTime required
UUID required
Blob Blob required, minbytes, maxbytes
AnyBlob AnyBlob required, minbytes, maxbytes
ImageBlob ImageBlob required, minbytes, maxbytes
TextBlob TextBlob required, minbytes, maxbytes
